خط تولید خودکار A4 خط تولید کاغذ کپی

خط تولید خودکار A4 خط تولید کاغذ کپی
معرفی محصول:
مقدمه در گروه ماشین سازی Honor، ما مدل Honor-4-4 را توسعه داده ایم، خطی از دستگاه برش و بسته بندی کاغذ A4، ایده آل برای برش صنعتی و بسته بندی کاغذ با سرعت 20-25 بسته در دقیقه. این برش کاغذ صنعتی برای کاغذ کپی A4 رول های کاغذ بزرگتر را به اندازه A4 برش می دهد. ما همچنین...
ارسال درخواست
شرح
پارامترهای فنی

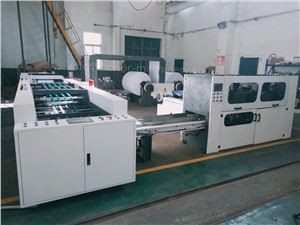

دستگاه برش و بسته بندی کاغذ A4، کاغذ را مستقیماً پس از برش رول کاغذ به صورت حلقه ای روی هم می چیند



در Honor Machinery Group، مدل Honor-A4-4 را توسعه داده‌ایم، خطی از دستگاه برش و بسته‌بندی کاغذ A4، ایده‌آل برای برش صنعتی و بسته‌بندی کاغذ با سرعت 20-25 بسته در دقیقه. این برش کاغذ صنعتی برای کاغذ کپی A4 رول های کاغذ بزرگتر را به اندازه A4 برش می دهد. ما همچنین اندازه محصول کاغذی را با توجه به نیاز مشتری سفارشی می کنیم. همین امروز با آنر تماس بگیرید و سوالات خود را بپرسید و کارکنان خوش برخورد ما به شما کمک خواهند کرد آنچه را که نیاز دارید پیدا کنید. قطعات اختیاری دستگاه بسته بندی کاغذ اتوماتیک ما نیز موجود است.

A4 Automatic Production Line Copy Paper Production Line
A4 Automatic Production Line Copy Paper Production Line
A4 Automatic Production Line Copy Paper Production Line
A4 Automatic Production Line Copy Paper Production Line

A4 Automatic Production Line Copy Paper Production Line

اختراعات اختراع برای دستگاه برش و بسته بندی کاغذ A4
1. تجهیزات جمع آوری ورق برای دستگاه برش کاغذ.
2. شفت برش کاغذ برای دستگاه برش.
3. کاغذ بسته بندی تجهیزات تاشو برای دستگاه بسته بندی کاغذ کپی.



معرفی فنی دستگاه برش و بسته بندی کاغذ A4
دستگاه برش، ورق و بسته بندی کاغذ کپی ما (مدل Honor – A4) یک تجهیزات کاغذ صنعتی جدید توسعه یافته است که از فناوری پیشرفته برای سرعت تولید بالا استفاده می کند. با دقت برش بالا، تجهیزات کاغذ تمام اتوماتیک مطابق با استانداردهای بین المللی است و در زمان و کار صرفه جویی می کند.



ویژگی ها
دستگاه برش و بسته بندی کاغذ تمام اتوماتیک با سیستم کنترل PLC و اتوماسیون مکانیکی می باشد. کل فرآیند شامل باز کردن رول های کاغذ، برش، شمارش، حمل و نقل، توزیع و بسته بندی است تا شدت کار کاهش یابد.


پیکربندی دستگاه برش و بسته بندی کاغذ A4

1

سیستم کنترل بدون -رول شفت-

2 ست

2

سیستم کنترل کشش پیشرفته -

4 ست

3

مکانیسم‌های ضد{0}}چرخش

4 ست

4

چاقوهای برش

5 ست

5

چاقوهای متقابل{0} همزمان

1 مجموعه

6

سیستم تغذیه کاغذ با سرعت بالا

3 ست

7

سیستم تغذیه کاغذ با سرعت پایین

2 ست

8

سیستم برش و تخلیه لبه -

1 مجموعه

9

نوسان دوبعدی، مرتب کردن ورق ها. دستگاه بالابر پیچی که برای جمع آوری ورق برای ریم ها استفاده می شود

1 مجموعه

10

دستگاه شمارش PLC

1 مجموعه

11

رگه هایی از تجهیزات پرتاب طولی کاغذ

1 مجموعه

12

سیستم هشدار خطا و توقف PLC، سیستم کنترل PLC

1 مجموعه



پارامترهای فنی اصلی دستگاه برش و بسته بندی کاغذ A4



حداکثر عرض رول کاغذ

846 میلی متر

عرض برش خالص

840 میلی متر

تعداد ابزار برش

4 قلمه-A4 210 میلی متر (عرض)

قطر رول کاغذ

400-1200 میلی متر

قطر هسته رول کاغذ

3 اینچ (76.2 میلی متر) یا 6 اینچ (152.4 میلی متر)

وزن ورق کاغذ

60-100g/ m²

طول کاغذ برش خورده

A4 (297 میلی متر)

مقدار کاغذ

0-500 برگ

حداکثر ارتفاع ریم

65 میلی متر

طراحی سرعت برش کاغذ

160 متر در دقیقه

سرعت برش

538 بار در دقیقه

زمان چرخه هر ریم

4.3 در دقیقه

سرعت برش کاغذ

130 متر در دقیقه

سرعت برش کاری

437 بار در دقیقه

سرعت تحویل ریم

3.5 در دقیقه (14 ریم در دقیقه)

دقت برش کاغذ

± 0.2 میلی متر

وضعیت برش کاغذ

1-سرعت پایدار
2. رول کاغذ نمی شکند
3. کاغذ واجد شرایط

انتقال

تبدیل فرکانس متناوب، تنظیم سرعت بدون پله

منبع تغذیه اصلی

3 فاز / 380 ولت / 50 هرتز

ولتاژ کنترل

220 ولت AC / 22 ولت DC

توان کل

35 کیلو وات

مصرف هوا

300NL در دقیقه

فشار پنوماتیک

6 بار

ابعاد کلی (واحد برش)

15000 × 2750 × 2100 میلی متر

وزن (واحد برش)

12 T

ابعاد کلی (واحد بسته بندی)

6000×3400×1600 میلی متر

وزن (واحد برش)

2.5 T





معرفی دقیق دستگاه برش و بسته بندی کاغذ A4

واحد بارگیری رول

دارای 4 رول باز شدن پیچ و یک سیستم ترمز مغناطیسی و هیدرولیک پیشرفته{1}} بنابراین کاغذ به طور پایدار و بدون چروک یا پاره شدن تغذیه می شود.

واحد برش

از چاقوی برش دار Delsar's up- ایتالیایی استفاده می کند، چاقویی با برش بهتر و عمر مفید 3 برابر بیشتر از چاقوهای برندهای دیگر.

واحد ورق

از غلتک‌های لاستیکی مقاوم{0}}و فن‌آوری پیشرفته دوبل سیکلوترون برای برش دقیق و عمر طولانی استفاده می‌کند.

از چاقوهای سخت با نام تجاری سنت پل آلمان استفاده می کند. عمر مفید این چاقو 6 برابر بیشتر از چاقوهای مشابه سایر برندها است.

واحد انتقال 1

از کمربندهای ContiTech آلمان و صفحه نمایش لمسی Weinview از تایوان استفاده می کند.

واحد چیدمان ورق

از سیلندر بدون میله پیستون و موتور بالا و پایین آلمان استفاده می کند که لرزش و صدا را کاهش می دهد.

انتقال واحد 2

به طور پایدار دسته هایی از ورق ها را به واحد بسته بندی منتقل می کند.

واحد بسته بندی

دسته های ورق (500 عدد) را به طور خودکار می پیچد.

قطعات الکتریکی

از PLC زیمنس و سوئیچ فوتوالکتریک Omron استفاده می کند که عمر طولانی را تضمین می کند.



A4 Automatic Production Line Copy Paper Production Line
A4 Automatic Production Line Copy Paper Production Line

مواد (اختیاری)



فولاد 45# (همچنین به عنوانC45 / S45C) یک فولاد ساختاری کربن متوسط ​​است که به طور گسترده مورد استفاده قرار می گیرد که به دلیل استحکام متعادل، چقرمگی و ماشین کاری آن ارزش دارد. برای شفت‌ها، چرخ‌دنده‌ها، پیچ‌ها و اجزای بار متوسط ​​تا{2}در ماشین‌های برش کاغذ و تجهیزات صنعتی ایده‌آل است. این به خوبی به عملیات حرارتی (خاموش کردن و تمپر کردن) پاسخ می دهد و سختی سفارشی و مقاومت در برابر سایش را امکان پذیر می کند.



پارامتر مشخصات یادداشت ها
نامگذاری مشترک C45 (ISO)، 1045 (AISI)، S45C (JIS) فولاد 45# درجه استاندارد چینی است
تراکم 7.85 گرم بر سانتی متر مکعب استاندارد برای فولادهای کربنی
محتوای کربن 0.42% – 0.50% محتوای کربن متوسط ​​(کلید خواص مکانیکی آن)
مقاومت کششی (σb) بزرگتر یا مساوی 600 مگاپاسکال (بازپخت شده) / 650 تا 800 مگاپاسکال (کوئنچ و تمپر شده) عملیات حرارتی به طور قابل توجهی قدرت را افزایش می دهد
قدرت تسلیم (σs) بزرگتر یا مساوی 355 مگاپاسکال (بازپخت شده) / 450 تا 600 مگاپاسکال (کوئنچ و تمپر شده) مقاومت در برابر تغییر شکل دائمی را اندازه گیری می کند
ازدیاد طول (δ) بزرگتر یا مساوی 16٪ (پخت شده) شکل پذیری / چقرمگی را نشان می دهد
کاهش مساحت (ψ) بزرگتر یا مساوی 40% (پخت شده) ظرفیت تغییر شکل پلاستیک را اندازه گیری می کند
سختی (معمولی) کمتر یا مساوی 229 HB (بازپخت) / 220-280 HB (کوئنچ و تمپر شده) / 45-55 HRC (سطح سخت شده) سخت شدن سطح (القایی/کربورسازی) مقاومت سایش را افزایش می دهد
گزینه های عملیات حرارتی بازپخت، نرمال کردن، خاموش کردن + تمپر کردن، سخت شدن سطح Quenching & Tempering رایج ترین فرآیند برای عملکرد متعادل است
ماشین کاری خوب (حالت آنیل) بهترین ماشین کاری قبل از عملیات حرارتی
قابلیت جوشکاری منصفانه (نیاز به پیش گرم کردن/پست-تسکین تنش جوش دارد) برای اتصالات جوشی بحرانی توصیه نمی شود
برنامه های کاربردی کلیدی شفت، چرخ دنده، پین، پیچ و مهره، قطعات مکانیکی برای دستگاه های برش کاغذ مناسب برای اجزای سازه ای با بار متوسط-تا-



مشتریان



ما مشتریان زیادی از کشورهای مختلف داریم.

A4 Automatic Production Line Copy Paper Production Line
A4 Automatic Production Line Copy Paper Production Line
A4 Automatic Production Line Copy Paper Production Line
A4 Automatic Production Line Copy Paper Production Line
A4 Automatic Production Line Copy Paper Production Line

ماه گذشته، من یک استعلام از مشتری دریافت کردم که یک کارخانه کوچک تبدیل کاغذ را اداره می کند. او به دستگاهی برای برش کاغذ کپی A4 70 تا 120 گرمی از رول های بزرگ نیاز داشت، و به شدت نگران دقت برش و ثبات تولید بود.



من کاغذ چاقوی چرخشی HONOR-1400 ما را توصیه کردم. به او گفتم که از طراحی چاقوی دوار دوتایی استفاده می کند، با حداکثر عرض برش 1400 میلی متر، طول برش از 450 میلی متر تا 1600 میلی متر، و دقت ± 0.2 میلی متر زمانی که طول برش کمتر از 1000 میلی متر است. این می تواند ضخامت کاغذ از 60 گرم در ثانیه تا 1000 گرم را تحمل کند که به طور کامل نیازهای او را برآورده می کند.



او قبلاً از یک دستگاه ارزان{0} استفاده کرده بود و اغلب با گیر کردن کاغذ و تحمل ناپایدار مواجه می شد، بنابراین هنوز نگران بود. من یک برگه پارامتر دقیق و یک ویدیو از دستگاه در حال کار در کارخانه ما برای او فرستادم، که نشان می‌دهد چگونه کاغذ A4 80 گرمی را به آرامی با سرعت 300 برش در دقیقه برش می‌دهد. بعد از تماشا از متریال قسمت های اصلی پرسید.



توضیح دادم که اجزای اصلی مانند دوک و نگهدارنده چاقو از فولاد 45# ساخته شده‌اند که دارای استحکام بالا و مقاومت در برابر سایش خوب است و برخی از قطعات کلیدی از فولاد ضد زنگ ساخته شده‌اند تا از عملکرد پایدار طولانی‌مدت- اطمینان حاصل شود.

بعد از سه روز ارتباط بالاخره سفارش داد. هفته پیش به من پیام داد که دستگاه رسید و بدون مشکل نصب شد.



وی گفت ورق HONOR-1400 بسیار پایدار کار می کند، دقت برش مطابق با پارامترهایی است که ارائه کرده ایم و حتی پس از کار مداوم به مدت 8 ساعت، کاغذ گیر نمی کند. از خرید راضی بود و گفت ما را به کارخانه داران دیگر معرفی می کند. من خیلی راحت و خوشحال شدم، زیرا کمک به مشتریان برای حل مشکلات عملی با ماشین‌های قابل اعتماد، چیزی است که بیش از همه برایم ارزش دارد.



تاریخچه کاغذ برش



تاریخچه برش کاغذ به اوایل قرن نوزدهم باز می گردد. در سال 1844، مخترع فرانسوی، گیوم ماسیکو، اولین دستگاه برش دستی کاغذ گیوتین را به ثبت رساند که برای بریدن پشته های کاغذ به نیروی انسانی متکی بود.



در سال 1907، مهندس آلمانی فریتز هافمن اولین دستگاه برش کاغذ تخت را اختراع کرد و پایه و اساس برش کاغذ صنعتی را گذاشت. در سال 1877، مهندس آلمانی فردریش کروزه اولین ورق کاغذ با چاقوی چرخشی را توسعه داد که کارایی برش را تا حد زیادی بهبود بخشید.



از دهه 1920 تا 1940، برق رسانی به طور گسترده ای مورد استفاده قرار گرفت. برش های کاغذ برقی به تدریج جایگزین گیربکس های دستی شدند، با گیربکس مکانیکی که امکان عملکرد نیمه خودکار را فراهم می کرد.



دهه 1950 تا 1960 شاهد ظهور درایو هیدرولیک و کنترل الکترونیکی بود. برش کاغذ هیدرولیک فشار و دقت پایدار را تضمین می کند. سیستم های کنترل الکترونیکی برنامه نویسی اولیه را محقق کردند.



دهه‌های 1970 تا 1980، دوران دیجیتال را رقم زد. ریزپردازنده‌ها و فناوری کنترل عددی (NC) مورد استفاده قرار گرفتند و موقعیت‌یابی و برش خودکار را با دقت 0.5± میلی‌متر به دست آوردند.



از دهه 2000، برش های کاغذ هوشمند و سروو{1}}محور شده اند. سیستم‌های کنترل سروو (مانند آنهایی که در https://www.honor-machinery.com/) دقت بالا (±0.2 میلی‌متر)، سرعت بالا (تا 300 متر در دقیقه) و پایداری را ارائه می‌دهند. ماشین‌های مدرن دارای اجزای هسته فولادی 45#، طراحی ضد قفسه منحنی، و حفاظت چندگانه{13}}ایمنی (حسگرهای مادون قرمز، عملکرد دکمه‌های دوگانه)، برآورده کردن نیازها برای پردازش کاغذ با سرعت بالا و دقت بالا هستند.
